HMPB Series - 500 lbs

HMPB 500 Series Industrial Linear Actuator

VOLTAJE: 115 o 220 VCA (50 o 60 Hz)
TIPO DE TORNILLO: Tornillo Acme
CARRERA ESTÁNDAR: 76 a 457 mm (3 a 18 in)
VELOCIDAD: 15 a 34 mm/s (0,6 a 1,33 in/s)
RANGO DE TEMPERATURA:< /strong> 25ºF a 120ºF (-4ºC a 50ºC)
CLASIFICACIÓN AMBIENTAL: Estándar de protección IP50 (IP52 opcional)

Free Application Analysis

¿Necesita ayuda?

¿No está seguro si esta es la solución adecuada a su aplicación, o necesita una solución personalizada? Contáctenos hoy mismo para obtener ayuda de un experto.

Características y beneficios

CARACTERÍSTICAS Y BENEFICIOS

HMPB Series - 500 lbs

Diseño resistente para una vida útil prolongada en aplicaciones exigentes
Freno de resorte patentado
Carcasa de aluminio y tubo exterior
Tubo de traslación de acero - cincado cromado
Montaje de doble horquilla
Interruptores de límite ajustables internos
Protección del motor de sobrecarga térmica de reinicio automático

OPCIONES:
Potenciómetro
Condensador
Sellador resistente a la intemperie - IP52
Fuelle de protección
Extremo roscado

Características técnicas

Especificaciones del producto de la serie HMPB 500 lb
Número de pieza	Cargas nominales	Longitud		de carrera Longitud retraída		Voltaje	Consumo de corriente *	Velocidad *		Interruptor de límite	Ciclo de trabajo * POT
#	(lbs) N	In	mm	In	mm	(VAC) Hz	Amp	in/s	mm/s Yes	/No	%	Yes/No
MPB6905-3	(500) 2244	3	76	11.25	286	(115) 60	2	0.6	15	Sí	19%	No
MPB6905-6	(500) 2244	6	152.4	14.25	362	(115) 60	2	0.6	15	Sí	19%	No
MPB6905-12	(500) 2244	12	304.8	20.25	514	(115) 60	2	0.6	15	Sí	19%	No
MPB6905-18	(500) 2244	18	457.2	26.25	667	(115) 60	2	0.6	15	Sí	19%	No
MPB7905-3	(500) 2244	3	76	11.25	286	(115) 60	1	0.6	15	Sí	22%	No
MPB7905-6	(500) 2244	6	152.4	14.25	362	(115) 60	1	0.6	15	Sí	22%	No
MPB7905-12	(500) 2244	12	304.8	20.25	514	(115) 60	1	0.6	15	Sí	22%	No
MPB7905-18	(500) 2244	18	457.2	26.25	667	(115) 60	1	0.6	15	Sí	22%	No
HMPB6905-3	(500) 2244	3	76	11.25	286	(115) 60	5.5	1.33	34	Sí	11%	No
HMPB6905-6	(500) 2244	6	152.4	14.25	362	(115) 60	5.5	1.33	34	Sí	11%	No
HMPB6905-12	(500) 2244	12	304.8	20.25	514	(115) 60	5.5	1.33	34	Sí	11%	No
HMPB6905-18	(500) 2244	18	457.2	26.25	667	(115) 60	5.5	1.33	34	Sí	11%	No
PHMPB6905-3	(500) 2244	3	76	11.25	286	(115) 60	5.5	1.33	34	Sí	11%	Sí
PHMPB6905-6	(500) 2244	6	152.4	14.25	362	(115) 60	5.5	1.33	34	Sí	11%	Sí
PHMPB6905-12	(500) 2244	12	304.8	20.25	514	(115) 60	5.5	1.33	34	Sí	11%	Sí
PHMPB6905-18	(500) 2244	18	457.2	26.25	667	(115) 60	5.5	1.33	34	Sí	11%	Sí

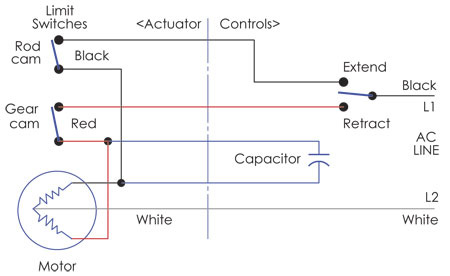

Modelos de embrague disponibles bajo pedido Nota: Se requiere un condensador para todos los motores de voltios de CA. Pieza recomendada SK6405-7-3 (64-72 MFD) * A carga nominal

Documentos

Catálogos

[Catálogos] Linear Actuator Design Guide Catalog [Folleto] Duff-Norton Capabilities Brochure S1

Manuales y Suplementos

[Boletín Técnico] Linear Actuator Quick Reference Guide

Dibujos y Diagramas

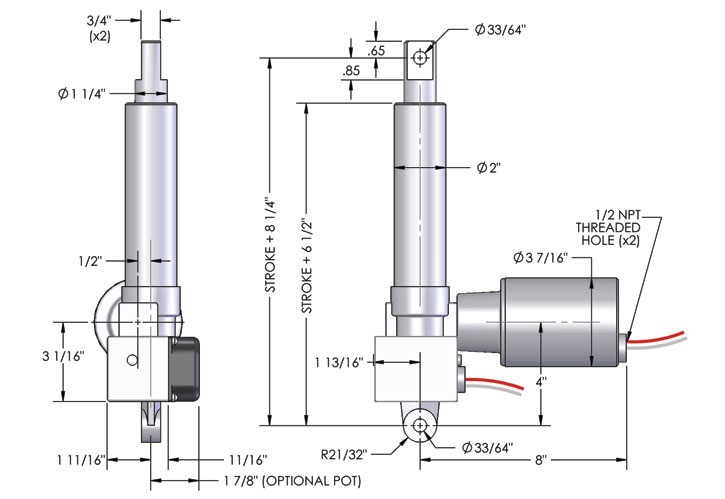

[Plano de entrada de cota] HMPB Dimensional Drawing - 500 lb
